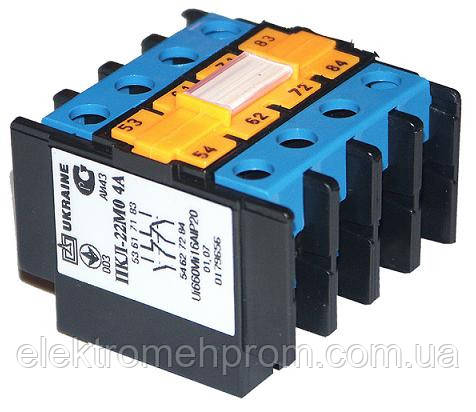

Приставки ПКЛ-1104; ПКЛ-2004;ПКЛ-2204; ПКЛ-4004; ПКЛ-0404

Приставки  ПКЛ, ПКБ, ВМИК

Приставки ПКЛ
ПКЛ-04, ПКЛ-11, ПКЛ-20, ПКЛ-22, ПКЛ-40.

ПКЛ-04М, ПКЛ-11М, ПКЛ-20М, ПКЛ-22М, ПКЛ-40М.

Умови експлуатації та основні параметри приставок:

• Номінальний струм контактних приставок — 16 А;
• Приставки призначені для роботи в категоріях основного застосування AC, DC;
• Номінальна напруга щодо ізоляції — 660 В;
• Температура довкілля від мінус40 до плюс 50⁰ С;
• Застосовуються як комплектуючі вироби з номінальною напругою до 440 В постійного струму чстотою 50 і 60 Гц;
• Ступінь захисту приставок ПКЛ — IP00, IP20; ПКБ- IP20;
• Виготовлення за зносостійкістю: А-3,0 млн.циклів;
• На один контактор допускається встановлювати одну приставку ПКЛ або дві приставки ПКБ.

ЗБЕРІГАЙТЕ ВАШЕ ВВАГА! Виписування з ТУ  No У 3.11-05814256-097-97.

 Контактори та пускачі, на номінальні струми від 10 до 80 А, мають допускати встановлення однієї додаткової приставки ПКЛ або приставки ПВЛ.

Приставки контактні серії ПКЛ

Приставки контактні ПКЛ призначені для збільшення кількості допоміжних контактів. На кожен із пускачів можна встановити 2- або 4 контактну приставку з різним набором розмикальних і замикальних контактів.  Контактні приставки випускаються зі ступенем захисту IP00 та IP20; з комутаційною зносостійкістю виконання А- 3,0 млн.циклів.

Контактні приставки механічно з'єднуються з пускачами та фіксуються за допомогою клямки.  Наше Підприємство пропонує різні типи приставок, як-от:  ПКЛ-04 і ПКЛ-04М;  ПКЛ-11 та 11М; ПКЛ-20 і ПКЛ-20М; ПКЛ-22 і ПКЛ-22М; ПКЛ-40 і ПКЛ-40М.
Кількість контактів: - перша цифра у позначенні (кількість замикальних контактів)
- друга цифра у позначенні (кількість розмикальних контактів). Буква М — виконання приставок зі ступенем захисту IP20, брак літери в позначенні означає приставку зі ступенем захисту IP00. Габаритні розміри, мм 44х47х34,3
Маса, кг, не більш ніж 0,055
Номінальний струм контактів, А — 16

Номінальний робочий струм, А (категорія застосування АС-11 за напруги 380, 500, 660 В) 0,78; 0,5; 0,3

Номінальний робочий струм, А (категорія застосування Д-12 у разі напруги 110, 220, 440 В) 0,34; 0,15; 0,06

Реле, приставки ПКЛ і ПВЛ призначені для встановлення в суднових приміщеннях.
