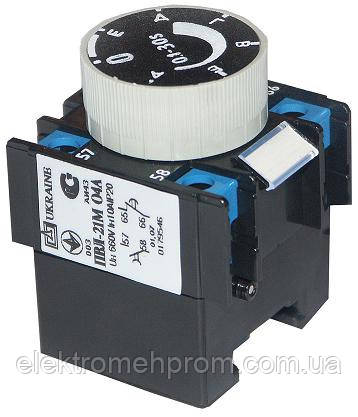

Додаткові контакти із затримкою спрацьовування (Приставки пневматичні ПВЛ).
Модель: ПВЛ
Приставки витримки часу для встановлення на контактори, пускачі ПМЛ на токи 10, 16, 25, 40, 63, 80 и 100А, застосовуються як комплектувальні вироби в стаціонарних установках, переважно в схемах керування електроприводами за напруги до 440 В постійного та до 660 В змінного струму частотою 50 і 60 Гц. Пневмоприставка призначена для створення витримки часу під час увімкнення або вимкнення контактора, пуска. Приставки механічно з'єднуються з контакторами, пускачами та фіксуються за допомогою клямки. Спосіб кріплення забезпечує жорсткий і надійний зв'язок між приставкою витримки часу та контактором, пускачем. Пневматичні приставки ПВЛ випускаються зі ступенем захисту IP00 з 1р + 1 з дод.контактом. Для збільшення кількості допоміжних контактів ланцюга керування контактора, пускача (у разі встановленої приставки ПВЛ) застосовується приставка бічного кріплення серії ПКБ.
Виготовляються приставки таких типів:
ПВЛ-11, 13; ПМЛ-11М, 13М;
ПВЛ-12, 14; ПВЛ-12М, 14М;
ПВЛ-21, 23; ПВЛ-21М, 23М;
ПВЛ-22, 24; ПВЛ-22М, 24М
Буква М — виконання приставки зі ступенем захисту IP20
Відсутність літери означає приставку зі ступенем захисту IP00
Перша цифра в позначенні:
1 - витримка часу під час увімкнення; 2 -витримка часу під час вимкнення.
Друга цифра позначає діапазон витримки часу для ПВЛ-1:
1-от 0,1 до 30с.
2- от 10 до 180с.
3 — від 0,1 до 15с.
4- от 10 до 100с.
Друга цифра позначає діапазон витримки часу для ПВЛ-2:
1 - от 0,1 до 30с;
2 - от 10 до 180с;
3 — від 0,1 до 15с;
4 - от 10 до 100с.
Габаритні розміри, мм — 44х47х57
Маса, кг — 0,08
Приставки ПВЛ (М) — на морські кораблі не постачаються.
Виготовлення за комутаційною зносостійкістю в режимі нормальних комутацій: А-3,0 млн.циклів.
ТУ У 3.11-05814256-098-97.
Типи, діапазон встановлення витримки часу та можливість встановлення на пускач приставок ПВЛ наведені в таблиці 2. Приставки ПВЛ мають замикальний і розмикальний контакт.
Тип Приставки ПВЛ |
Діапазон встановлення витримки часу, з |
Род витримки часу |
Можливість встановлення додаткової приставки ПВЛ на контактори та пускачі на струми 10,16, 25, 40, 63, 80 і 100 А |
|||||
Ступінь Захисту IP00 IP20 |
Ступінь захисту IP40, IP54 |
|||||||
нереверсивні |
реверсивні |
|||||||
Без кнопок |
З кнопками |
Без кнопок |
З кнопками |
Зірка/треу-гольник |
||||
ПВЛ-11 ПВЛ-12 ПВЛ-13 ПВЛ-14 |
0,1-30 10-180 0,1-15 10-100 |
Під час увімкнення |
+ + + + |
- - - - |
- - - - |
+1) +1) +1) +1) |
+1) +1) +1) +1) |
+1) +1) +1) +1) |
ПВЛ-21 ПВЛ-22 ПВЛ-23 ПВЛ-24 |
0,1-30 10-180 0,1-15 10-100 |
У разі вимкнення |
+ + + + |
- - - - |
- - - - |
+1) +1) +1) +1) |
+1) +1) +1) +1) |
+1) +1) +1) +1) |
Примітки: "+" означає можливість встановлення приставки ПВЛ; "+ 1)" тільки на контактори та пускачі на струми 40 і 63 А. |
Основні | |
---|---|
Виробник | Етал |
Кількість розмикальних контактів | 1 шт. |
Кількість замикаючих контактів | 1 шт. |
Частота струму | 50 Гц |
Країна виробник | Україна |
Номінальний струм | 16 А |
