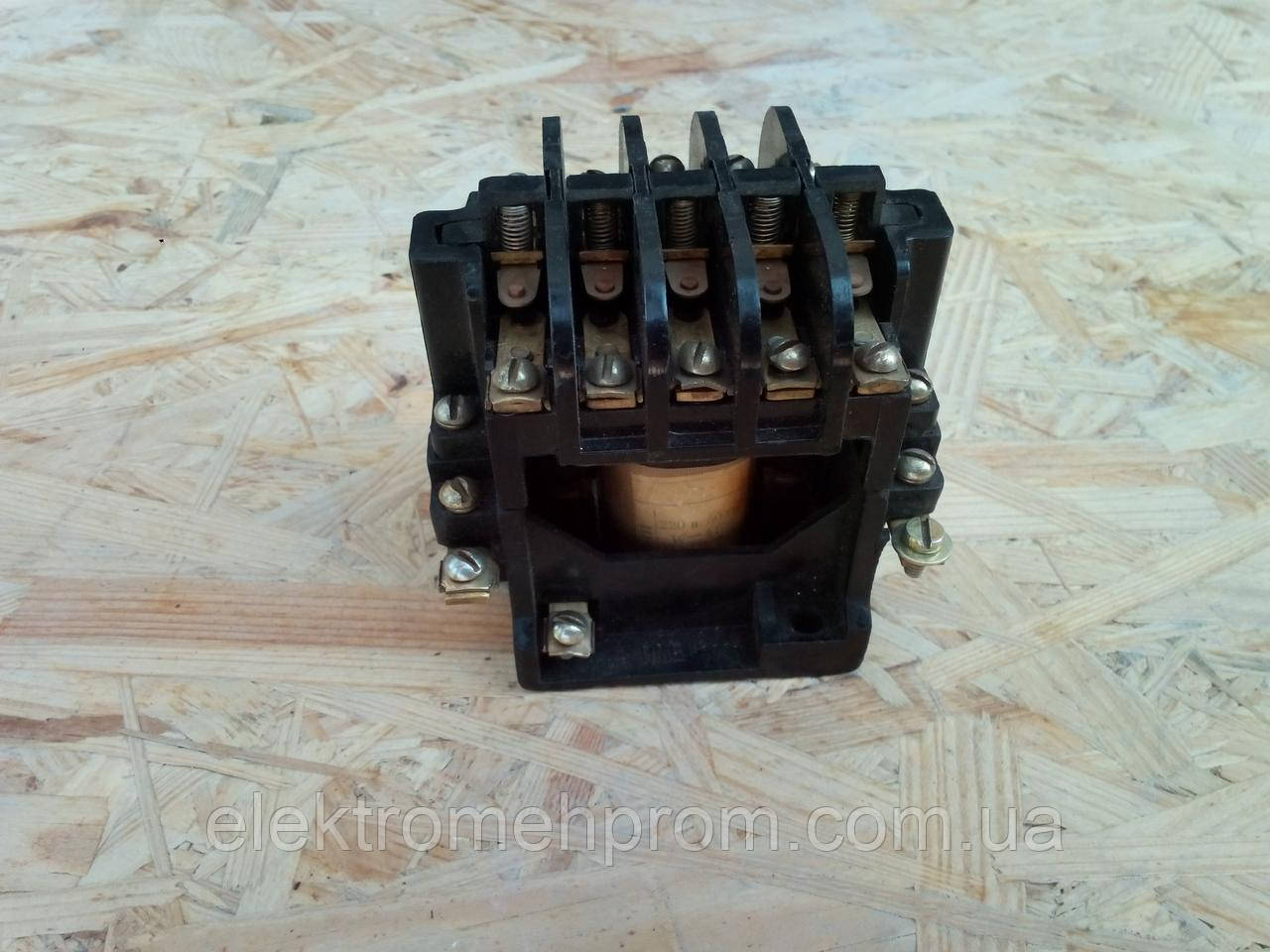

Магнітні пускачі серії ПМЕ-111 на ток 10А відкритого виконання нереверсивні без теплового реле
Пускателі електромагнітні серії ПМЕ, відкритого та закритого виконання, з допоміжними контактами, з можливістю реверсивного під'єднання електродвигуна, з тепловим реле (або без нього), з кнопками керування (або без них), з блокуванням між контакторами (або без неї), призначений переважно для дистанційного керування трифазними асинхронними електродвигунами з короткозамкнутим ротором або іншими приймачами енергії змінного струму напругою до 500 В, частотою 50 Гц або 220 В постійного струму.
Структура умовного позначення пускників ПМЕ:ПМЕ — xxx
- x — Величина пускелю залежно від номінального струму:
- 0 - 4,0 А
- 1 - 10А
- 2 - 25 А
- x — виконання за ступенем захисту та поєднанням контактів допоміжного ланцюга:
- 1 - IP00 1 "3"
- 2 - IP30 1 "3"
- 3 - IP54 1 "3"
- x — виконання за призначенням, наявності пристроїв захисту та вбудованих елементів керування:
- 1 — нереверсивні, без реле
- 2 — нереверсивні, з реле
- 3 — реверсивні, без реле
- 4 — реверсивні, з реле
Серія | Ступінь захисту | Відстань між кріпильними отворами. мм | Габарити, мм | ||||||||
А | А1 | В | В1 | Ширина | Висота по панелі | Висота над панеллю | |||||
C | C1 | L | L1 | H | H1 | ||||||
ПМЕ-100 | IP00 | 43 | 90 | 58 | 58 | 87 | 102 | 72 | 154 | 86 | 91 |
IP30 | 90 | 90 | 102 | 158 | 152 | 152 | 142 | 196 | 114 | 133 | |
ПМЕ-200 | IP00 | 75 | 77 | 87 | 121 | 90 | 98 | 102 | 195 | 118 | 126 |
IP30 | 75 | 90 | 132 | 201 | 143 | 155 | 210 | 285 | 153 | 153 |
- A, B, C, L, H — розміри пускчиків без реле;
- A1, B1, C1, L1, H1 — розміри пускачів із реле.
Характеристики
Основні | |
---|---|
Ступінь захисту IP | 0 |
Кількість розмикальних контактів | 2 шт. |
Номінальна напруга котушки | Тридцять шість |
Додаткові контакти | Так |
Кількість замикаючих контактів | 5 шт. |
Частота струму | 50 Гц |
Номінальна робоча напруга | 500 В |
Кількість фаз | 3 |
Кнопка вкл./викл. | Ні |
Тип контактора | Нереверсивний |
Номінальний струм | 10 А |
Наявність корпусу | Ні |
Кількість полюсів | 3 шт. |
Інформація для замовлення
- Ціна: 250 ₴
- Спосіб упаковки: коробка
