Технічні характеристики ВП15:
Кліматичне виготовлення |
Значення |
Робоча температура, 0С: тип приводу — штовхач; штовхач із роликом |
от -10 до +70 |
Ступінь захисту, | IP 54 |
Робоча напруга: змінна частота струму 50 і 60 Гц, В постійне, В |
до 660 до 440 |
Номінальний струм вимикачів (змінний і постійний), А | 10 |
Механічна зносостійкість, млн циклів: для вимикачів напівмиттєвої дії для вимикачів прямої дії |
16 30 |
Комутаційна зносостійкість, млн циклів: для вимикачів напівмиттєвої дії для вимикачів прямої дії |
2,5 (АС), 4 (DC) 4 (AC), 5 (DC) |
Зусилля прямого спрацьовування не більш ніж | 30 |
Структура умовного позначення ВП15

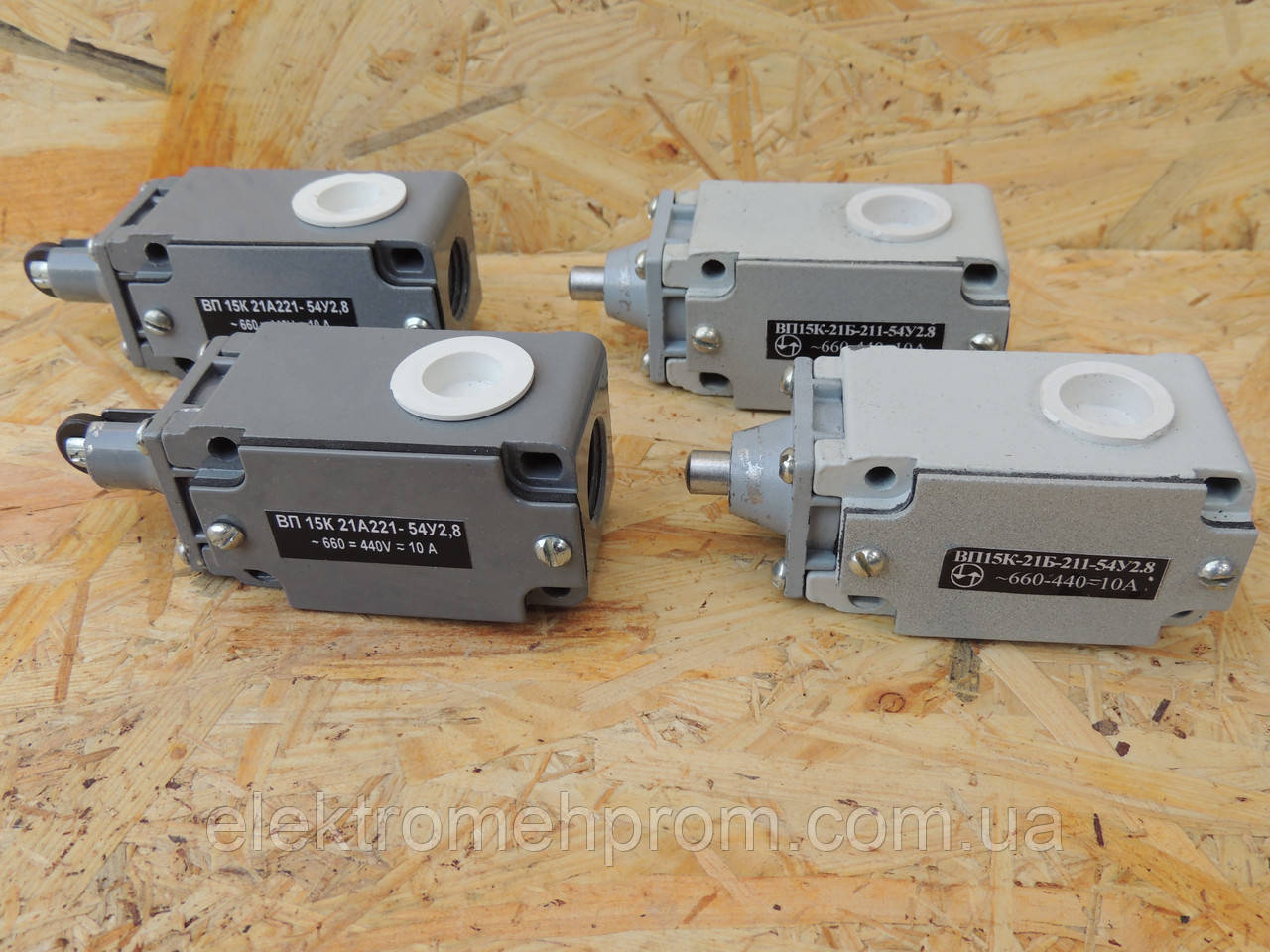

Вимикач бутовий ВП15К21 Х1 Х2Х3
ВП — Вимикач путевий
15 — Номер серії
К — Індекс модернізації
21 — Номінальний струм — 10 А;
Х1 — Група комутаційної зносостійкості:
для вимикачів напівмиттєвої дії: А - 2,5 •106 циклів; Б - 1 •106 циклів; В - 0,25 •106 циклів;
для вимикачів прямої дії: А - 4 •106 циклів; Б - 2 •106 циклів; В - 0,04 •106 циклів;
Х2 — Кількість полюсів: 1 - 1 полюс; 2 - 2 полюса
Х3 — Конструктивне виготовлення приводу: 1 — штовхач; 2 штовхач із роликом, 3 важіль із роликом
Х4 — Спосіб кріплення та введення провідників: базове кріплення нарізне неущільне введення (одне або три введення)
54 — Ступінь захисту за ГОСТ 14254-96: IР54
Х5 — Кліматичне виготовлення (У, ХЛ, Т) і категорія розміщення (2) за ГОСТ 15150-69
Х6 — Число замикальних або розмикальних контактів:
вимикачів напівмиттєвої дії: 1 - 1 замикальний; 2 - 1 розмикальний;
3 - 1 замикальний + 1 розмикальний;
вимикачів прямої дії: 6 - 1 замикальний; 7 - 1 розмикальний; 8 - 1 замикальний + 1 розмикальний
Основні | |
---|---|
Тип ПЗВ | Вимикач |
Матеріал корпусу | Метал |
Тип монтажу | Гвинтовий |
Країна виробник | Україна |
- Ціна: 120 ₴
