Докладний опис

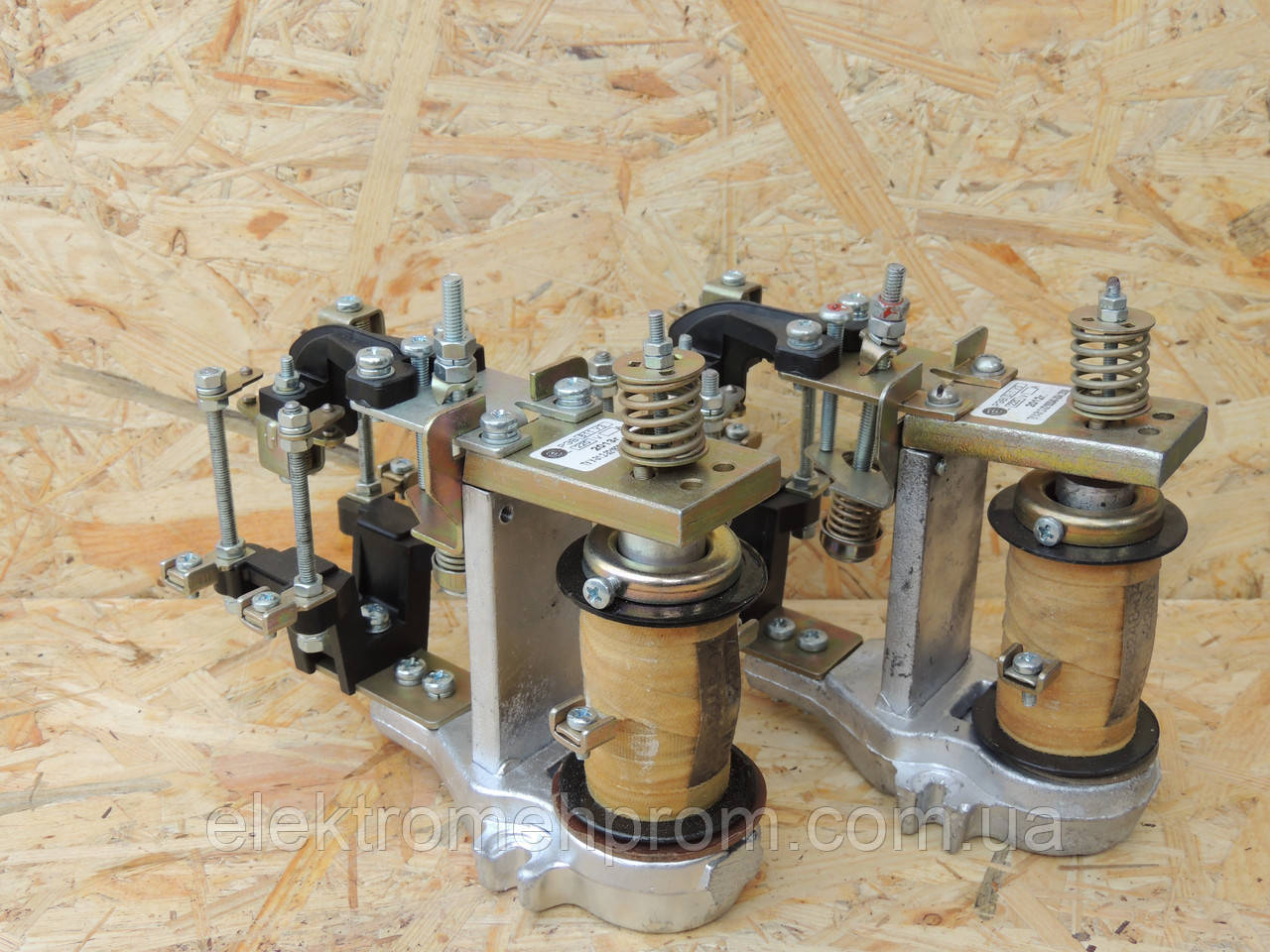

Реле серії РЕНВ800
ТУ 16-647.043-86Реле електромагнітне постійного струму серії РЕН 800 застосовуються в схемах автоматичного керування як електромагнітне реле часу (РЕН 811 — РЕН 818, РЕН 880), контролю струму (РЕН 830), контролю напруги (РЕНВ 821, РЕНВ 825) і проміжних) (РЕН 822, РЕН 826), зокрема й електрообладнання вагонів метрополітену (РЕН 811Т — РЕН 814Т).
Контакти реле дають змогу на місці експлуатації через нескладне перебирання одних і тих самих деталей змінити виконання контактів у межах загальної кількості 2 (1 «3» і 1 «Р») або 4 (2 «3» і 2 «Р») (застосування 4 «Р» контактів заводом не рекомендується, тому що водночас надійна робота реле не забезпечується).
Реле можуть бути відрегульовані на струм втягування в межах 30÷80% від номінального струму котушки (тропічного виконання в межах 45÷80%).
Технічні характеристики:Номінальний струм контактів, А | 10 |
Номінальна напруга ланцюга керування, В РЕНВ 811 — РЕНВ 818, РЕНВ 821, РЕНВ 822 РЭВ 825, РЭВ 826, РЭВ 830 РЭВ 811Т - РЭВ 814Т |
24, 48, 110, 220 75, 110 |
Номінальний струм ланцюга керування реле РЕН 830, А | 1,6, 2,5, 4, 6, 10, 16, 25, 40, 63, 100, 160, 250, 320, 400, 630 |
Час спрацьовування реле за U, с, не більш ніж: РЕНВ 811 — РЕНВ 818 РЕНВ 822, РЕНВ 826 РЕНВ 821, РЕНВ 825 |
0,3 0,1 від 0,05 до 0,2 |
Комутаційна зносостійкість реле, млн циклів В, не менш ніж | 2 |
Механічна зносостійкість реле, млн циклів В, не менш ніж: без заміни змінних частин із заміною змінних частин |
20 10 |
Допустимі режими роботи | переривно-тривалий; короткочасний; повторно-кратковремний (ПВ 40%). |
Приєднання провідників до контактів і котушок | переднє |
Кліматичне виконання й категорія розміщення за ГОСТом 15150-69 | У3, Т3, УХЛ4 |
Маса, кг, не більш ніж | 3,5 |
Габаритні розміри, ШхВхГ, мм РЕНВ 811 — РЕНВ 818 РЕНВ 821, РЕНВ 822 РЕНВ 825, РЕНВ 826 РЕНВ 830 РЕНВ 880 |
150х200х135 110х190х180 150х200х180 155х190х180 150х250х220 |
Реле часу постачаються відрегульованими на максимальну витримку часу для цього типу реле. У разі потреби інше регулювання в вищезазначених межах воно має бути виготовлене на місці замовником.
Основні | |
---|---|
Матеріал корпусу | Метал |
Тип монтажу | Гвинтовий |
Країна виробник | Україна |
- Ціна: 2 000 ₴
