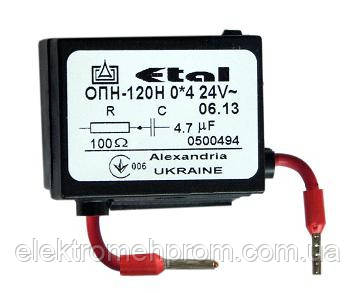

Фільтр заглушення електромагнітних перешкод (обмежувачі перенапруги ОПН )
Модель: ОПН
Нові модернізовані обмежувачі перенапруги ОПН обмежують комутаційні перенапруги на котушках контакторів до дворазового амплітудного значення напруги ланцюга керування з урахуванням допустимого збільшення цієї напруги до 110% від номінального значення — для напруги 110, 220, 380 В і до чотириразового — для напруги 24 і 48 В. ОПН встановлюються на контактори ступеня захисту IP00, IP 20.
Таблиця вибору обмежувача перенапруги
Номінальний струм контактора, А |
Род струму ланцюга керування |
Номінальна напруга вмикальних котушок і тип обмежувача перенапруг залежно від елементної бази |
|||
U ном., В |
R-C |
U ном., В |
варисторна |
||
10; 16; 25; 25*; 40* |
змінний |
24 48 110 220 |
ОПН-120 ОПН-121 ОПН-122 ОПН-123 |
110 220 380 |
ОПН-222 ОПН-223 ОПН-224 |
40 ; 63; 80; 100; 125; 160; 250 |
24 48 110 220 |
ОПН-130 ОПН-131 ОПН-132 ОПН-133 |
110 220 380 |
ОПН-232 ОПН-233 ОПН-234 |
|
10**; 25** |
24 48 110 220 |
ОПН-120 Н** ОПН-121 Н** ОПН-122 Н** ОПН-123 Н** |
110 220 380 |
ОПН-222 Н** ОПН-223 Н** ОПН-224 Н** |
|
* зі зменшеними вагогабаритними показниками; ** модернізовані обмежувачі перенапруги |
Перша цифра вказує виконання обмежувача перенапруг за елементною базою:
1 - R - C
2 - варистор
Друга цифра в позначенні вказує виконання перенапруг за типом апарата
2 Для реле РПЛ; контакторів ПМЛ — 1000, ПМЛ — 2000, ПМЛ — 3000ДМ
3 Для контакторів ПМЛ - 3000, ПМЛ - 4000, ПМЛ-4000ДМ, ПМЛ-5000ДМ
4 Для контакторів ПМЛ-5000, ПМЛ-6000 (у комплекті з перехідником)
5 Для контакторів ПМЛ-7000 (у комплекті з перехідником)
6 З встановленням на стандартну рейку (в комплекті з перехідником) для реле РПЛ; контакторів ПМЛ-1000, ПМЛ-2000, ПМЛ-3000ДМ
7 З встановленням на стандартну рейку (у комплекті з перехідником) для контакторів ПМЛ-3000, ПМЛ-4000, ПМЛ-4000ДМ, ПМЛ-5000ДМ
Третя цифра , вказує на виконання обмежувача за номінальною напругою і покоління струму ланцюга керування.
для елементної бази R-C:
0 - 24В струм змінний
1 - 48 В струм змінний
2 - 110 В струм змінний
3 - 220 В струм змінний
4 - 380 В струм змінний
Для елементної бази — ВАРИСОР
2- 110В
3- 220В
4-380В
Н — буква, що позначає модернізовані обмежувачі перенапруги.
Обмежувачі перенапруг на морські кораблі не постачаються.
Допускається встановлення обмежувача на рейку DIN за допомогою перехідника
- ГРИФ.301314.089 для ПМЛ 1,2,3,4 величин,
- ГРИФ 735214.172, гвинт В.М5-6G ГОСТ 17475 для 5,6,7,8 величин
який задається додатково.
Перехідник спочатку зменшить час встановлення обмежувача (без контактора), зручний і простий в експлуатації.
