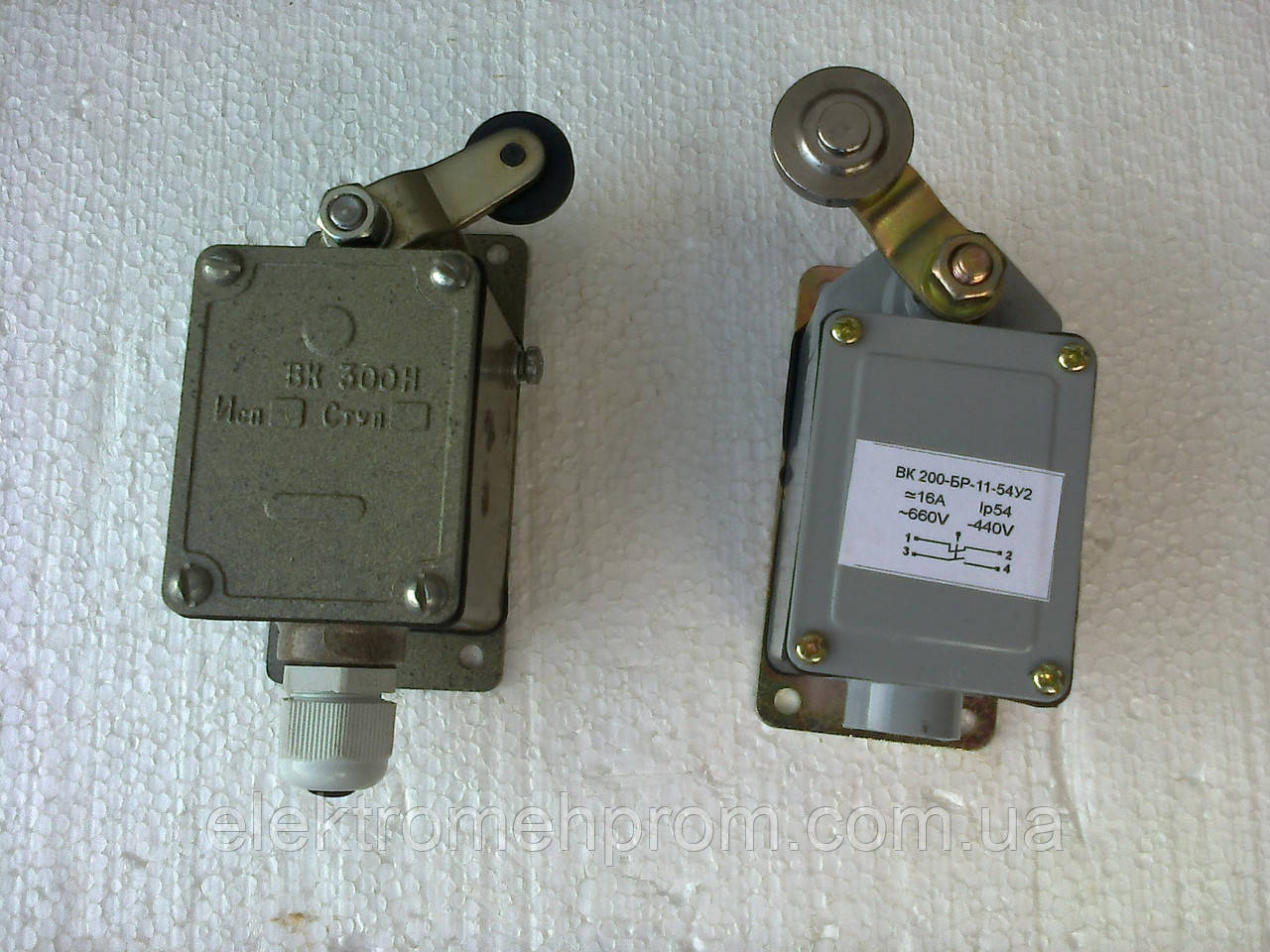

Вимикачі ВК-200, ВК-300

ПОСТАВЛЯЄМО:

ВИКЛЮЧАТЕЛІ КОНЦЕВОЇ
 СЕРІЇ ВК-200, ВК-300

 ТУ 3428-003-59826184-2005

 1. Призначення.
Вимикачі кінцеві серії ВК-200, ВК-300 призначені для застосування в
електричних ланцюгів керування, сигналізації та контролю відносного положення рухомих
частин механізму в просторі.

Основні технічні характеристики:

- струм тривалого режиму 16 А
- номінальна напруга змінного струму 220, 380, 660 В
- номінальна напруга постійного струму 110, 220, 440 В
- ступінь захисту IP67
— експлуатаційна частота увімкнень до 600 на годину
- температура довкілля від мінус 50 до плюс 50 °C
- механічна зносостійкість 1 000 000 В
- введення зовнішніх дротів через гермовведення (сальник)
- вимикачі мають до 3 електричних ланцюгів
- гарантійний термін 2 роки

2.Технічні характеристики.
 2.1. Перемикачі відповідають вимогам ТУ 3428-003-59826184-2005,
 ГОСТ 50030.5.5 а також ГОСТ 50030.5.1.
2.2. Виконання перемикачів — закритий, ступінь захисту IP67 за ГОСТ 14254.
2.3. Кожен перемикач має не більш ніж 3 електричні ланцюги.
2.4. Введення дротів відбувається через отвір у корпусі. Кожен затискач допускає
 приєднання двох провідників перетином 1,5 мм
 або один мідний дріт перерізом 2,5 мм
2.5. Перемикачі серії ВК, ВП, ВПК мають спрацьовувати від повороту їхнього приводного
 важеля. Водночас лінійна швидкість повороту має бути не більш ніж 100 м/с.
2.6. Габаритні, установлювальні розміри, різновиди щаблів перемикача наведені на
 малюнку 2.

Розшифрування позначення вимикачів ВК-200, ВК-300

вк-хххх-ххх-хххххх-хх

вк- — Вимикач кінцевий

xxx — 200 — без сальникового введення; 300 — із сальниковим введенням

-x — Умовне позначення групи комутаційної зносостійкості: А - Срібні контакти - 25000000 циклів В. Б — Біметалеві контакти — 1000 000 циклів ВВ.

x — Тип привода (Р — важіль із роликом; В - V-подібний важіль, С — селективний привод)

-x — Кількість замикальних і розмикальних контактів: — 1 - 1з + 1р (1 замикальний + 1 розмикальний контакт).

x — Спосіб кріплення: 1 - Базове (107x44 мм); 2 - Широка основа. Ступінь захисту від довкілля (1Р 67).

-x — Ступінь захисту від довкілля (IP 67)

xx — Кліматичне виконання й категорія розміщення за ГОСТ 15050-69: У2

-x — Позначення кількості ступенів ролика: 1 — щабель 1; 2 - ступень 2; 3 - ступень 3; 4 - ступень 4;

x — Позначення положення ролика та напрямку руху: 1 — хід вправо з самоповоротом; 2 — хід ліворуч із самоповоротом; 3 — хід вправо без самоповернення; 4 — хід вліво без самоповернення; 5 — хід вправо та вліво без самоповернення.
