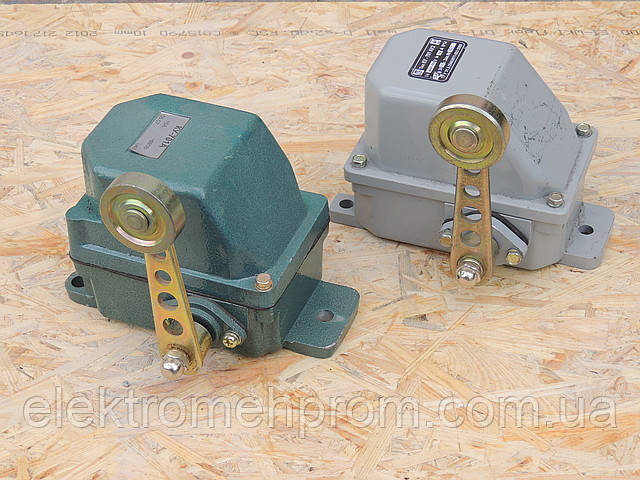

Кінцевий вимикач КУ-701 У2 важіль із роликом
Кінцеві вимикачі серії КУ-701 призначені для комутації ланцюгів керування в кранових електроприводах. Вимикачі мають два незалежні електричні ланцюги та можуть працювати як на змінному, так і на постійному струмі в повторно-краткострочному режимі.
Допустимі токові навантаження |
||
-ток тривалого режиму, А | 10 | |
-вмикний струм, А | ||
*змінна, напруга до 500 В | 50 | |
*постійна, напруга 110, 220, 440В | 25 | |
-вимкнений струм, А | ||
*змінна, напруга до 500 В | 10 | |
*постійна, напруга 110, 220, 440В | 2,0/1,5/0,5 | |
Номінальна напруга змінного струму | 220, 380 В | |
Номінальна напруга постійного струму | 110, 220, 440 В | |
Ном. напруга ізоляції, Ui | 660 В | |
Експлуатаційна частота увімкнень | до 600 в час | |
Максимальний кут нахилу важеля | 30 градусов | |
Кут неспрацьовування, менше або дорівнює | 3 градуса | |
Кількість незалежних електричних ланцюгів | 2 | |
Класифікація привода | ||
-очило робочих положень | 3 | |
-тип привода | важіль із роликом | |
-фіксація | самоповернення важеля | |
-максимальна швидкість приводу м/хв | 150,00 | |
Маса вимикача, кг | 2,7 | |
Ступінь захисту | IP44 | |
Зносостійкість механічна | 1000 000 В-О | |
Температура довкілля | від мінус 40 до плюс 40?С | |
Кліматичне виготовлення | У2 | |
Гарантійний термін | 2 роки |
Робота кінцевого вимикача КУ-700:
Усі вимикачі уніфіковані та вирізняються тільки приводом. Вимикач складається з корпусу та кришки, виготовлених литими з алюмінієвого сплаву, кулачкового барабана з кулачковими шайбами та фіксувального механізму (крім вимикача КУ-703А).
У вимикачах КУ-701А храповик під дією пружини фіксує важіль або педалі в нульовому положенні.
Під час повороту кулачкового барабана кулачкові шайби вмикають або вимикають кулачкові елементи згідно з схемами, наведених на габаритних кресленнях.
Поворот барабана здійснюється за допомогою важеля КУ-701А.
Вимикачі мають ступінь захисту IP41 ГОСТ 14255-69 за умови, що отвір для введення дротів закрито.
Розміщення та монтаж кінцевих вимикачів КУ-700
Кінцеві вимикачі КУ-700А можуть бути встановлені в будь-якому положенні. Під час встановлення вимикача КУ-703А перевірте надійність упору важеля та передбачайте майданчик для вантажу на поліспорті.
Важіль на вимикачах КУ-700А встановлюється в різних положеннях щодо корпусу. Для перестанови важеля на 90° за годинниковою стрілкою відносно валу зніміть важіль, поверніть його на 90° за годинниковою стрілкою, не повертаючи вала, і закріпіть на валу.
Для отримання потрібної схеми замикання проводьте перебирання вимикача в такому порядку: витягніть барабан із корпусу, викрутіть гайку барабана, зніміть кулачкові шайби з вала та розмістіть їх на валу згідно з обраною схемою, потім зберіть вимикач.
Основні | |
---|---|
Номінальна робоча напруга змінного струму | 10 В |
Конструктивне виконання приводу | Важіль з роликом |
Країна виробник | Україна |
- Ціна: 460 ₴
